Tastköpfe
Ich habe ein neues Oszilloskop.[^1]
Endlich!
Leider habe ich keine Tastköpfe dazu, weil die hat mein Vater eh zu Hause in Kärnten und kann sie mir borgen. Da Preise für Tastköpfe bei 30 Euro anfangen (und wie immer bei Messgeräten preislich nach oben hin unbeschränkt sind) wollte ich dann doch auf die guten Tastköpfe vom Vater warten anstatt mir jetzt irgendwelche "billigen" zu kaufen.
Aber Christof ist sowieso übers Wochenende nach Känten gefahren und hätte sie mir ohne weiteres mitbringen können. Nur war er dann leider so sehr mit seiner neue Graduierung in Kobudo aka "Unschuldigen Menschleins mit einem Steckerl auf den Schädel hauen" beschäftigt, dass er ganz darauf vergessen hat mir meine äußerst wichtigen Tastköpfe mitzubringen.
Nachdem das beste Oszi ohne Tastköpfe aber nicht mehr als ein wertloser Haufen Elektronikschrott ist, und ich nicht 30-60 Euro für meine Ungeduld zahlen wollte, musste eine andere Lösung her. Die war dann auch in der Form eines Posts auf einem einschlägigen Forum zu finden war.
Eben habe ich mir ein 8MHz Rechtecksignal mit Taskopf (der billiste den ich bekommen konnte) und zum Vergleich mit 2 einfachen Kabeln angesehen. Mit Kabel sieht es wesentlich besser aus. Ist das normal?
Also so ganz geglaubt habe ich zwar nicht, dass Kabel um wenige Cent besser als Tastköpfe um 30+ Euro sind, aber nach zwei Seiten Posts von diversen "Experten" warum sie nur noch Kabel anstatt richtigen und teilweise wirklich teuren Tastköpfen verwenden, wollte ich es selber einmal probieren.
Also bin ich flott auf die UNI geeilt, habe mir dort einen Tastkopf stibitzt ausgeborgt und einmal mit einem extra kurzem Kabel verglichen.

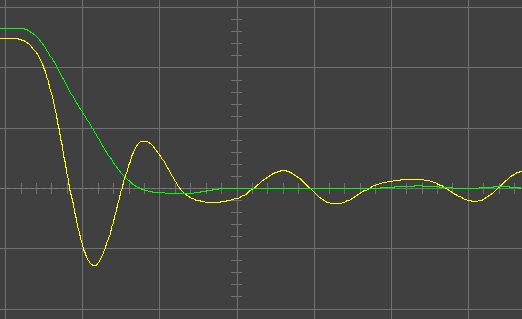

Gelb sind die Kabel und Grün ist der Tastkopf und das Bild sollte von oben möglichst steil nach unten fallen und dann auf dem Wert bleiben! Da darf nichts mehr herum schwingen.
Für die denen das was sagt das ist aufgenommen mit 2V und 40ns pro Div
Am Schluss vom Thread hat sich dann herausgestellt, dass die Tastköpfe vom ersten Kerl komplett kaputt waren. Menschen in Foren sind solche Schafe, dass es manchmal richtig weh tut! Da sagt einer was und alle anderen schreien blök ich Schaf mache das auch so blök blök

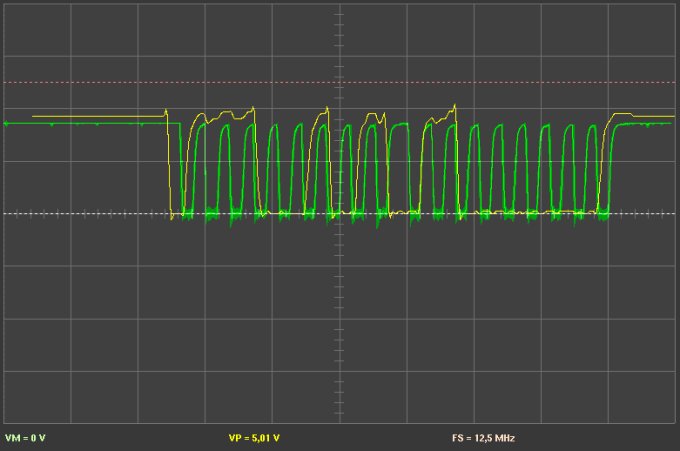

Und weil es so schön anzusehen war noch einmal ein Beispiel von einem durch die Kabeln völlig zerstörtem Signal.
Das sollte alles mehr oder weniger rechteckig oder zumindest abgerundet sein, aber sicher nicht solche Überschwingungen zeigen.
[^1]: Eigentlich habe ich es schon seit 1-2 Monaten aber irgendwie hat es das fertig geschriebene Post einfach nie auf die Seite geschafft. Ich bin jetzt erst zufällig wieder darüber gestolpert und genau genommen macht es auch keinen Unterschied ob ich das einen Monat früher oder später schreibe
Trackbacks
No Trackbacks
The author does not allow comments to this entry
Comments
Chrissy on :
Aber Christof ist sowieso übers Wochenende nach Känten gefahren und hätte sie mir ohne weiteres mitbringen können. Nur war er dann leider so sehr mit seiner neue Graduierung in Kobudo aka “Unschuldigen Menschleins mit einem Steckerl auf den Schädel hauen” beschäftigt, dass er ganz darauf vergessen hat mir meine äußerst wichtigen Tastköpfe mitzubringen. --> er meints bestimmt nicht bös pfeif
Aber bringst du diese Tastköpfe tatsächlich wieder zurück?
alexander on :
Was das anderen Leuten Schmerzen zufügen oder das nicht mitbringen der Tastköpfe?
Die von der UNI habe ich natürlich schon wieder zurückgebracht. Die hatte ich nicht ganz einen Nachmittag lange und eben nur zum Probieren ausgeborgt. Die von meinem Vater hätte ich mir gerne länger "geliehen", aber die hat er mir ja selber gegeben solange sie ihm nicht abgehen ist das ja auch kein Problem. Und sollte er sie doch völlig unerwartet wieder brauchen kaufe ich mir einfach selber welche.
markus on :
man man man.. kannst du auch deutsch reden.. da kommt ja keiner mit.. was macht eigentlich so ein post in diesem forum --- hier soll doch über gott und die welt geschrieben werden oder? naja.. -- dieser post resultiert vielleicht daraus das ich mich mit elektro technik nicht auskenne
hoffe wir sehn uns bald mal wieder..
lg
Ferdi on :
Also mir gefällt die gelbe Kurve besser, die is viel harmonischer.
alexander on :
Also einmal abgesehen davon, dass die Kurve nicht harmonisch sondern exakt aussehen soll finde ich die gelbe Kurve im zweiten Bild wohl wirklich nicht mehr harmonisch. Da streut der andere Kanal schon sehr viele Störungen ein. Da kann ich dann gleich einen Logic Analyzer verwenden, der mir nur 0 oder 1 ausgibt und keinerlei Informationen über die Wellenform.
Ich sehe natürlich ein, dass nicht jeder von am Bildschirm dahinflimmernden Wellen so fasziniert sein kann wie ich und werde deshalb versuchen die Posts über Elektronik ein bisserl einzuschränken, oder zumindest für Laien lesbarer zu gestalten.
Niedy on :
Posts, die wikipedia nicht benötigen, fände ich auch besser.
Oder du umschreibst die Dinge so, dass man als Nicht-Interessierter das auch kapiert... Oszilloskop hatte ich zB schon mal gehört, aber mit "elektronisches Messgerät zur Darstellung des zeitlichen Verlaufes einer Spannung" fange ich eindeutig mehr an. :exclaim: Und Tastkopf habe ich schon mal gesehen... aber wusste nicht, dass man das Ding so nennt... und werds mir wohl auch nicht merken... werde wohl nie in die Verlegenheit kommen, sowas zu brauchen... ansonsten wünsche ich dir viel Spaß mit deinem Spielzeug... :twisted: wofür brauchst du das eigentlich? :question:
alexander on :
Ich muss ehrlich sagen bei der Umschreibung habe ich zuerst einmal nachdenken müssen was du meinen könntest :roll:
Und ich brauche es unbedingt um den Zeitliche Verlauf von Spannungen darstellen zu können
Zur Zeit verwende ich es im speziellen um bei einer Schaltung nachzusehen ob sie das macht was ich mir vorstelle. So gibt es zB ein Positionssignal, das die Position von 0-180 Grad in 0-5V umwandeln soll. Da dreh ich dann am Servo und hoffe eine Kurve am Oszi zu sehen, oder ich schau mir an ob und wie die Spannungsspitzen die der Motor verursacht sich in die Schaltung fortpflanzen.
Prinzipiell ich mache was und schau wie der Mikrocontroller und in weiterer Folge die Schaltung reagieren und wenn es irgendwo Fehler gibt versuche ich auch noch herauszufinden ob die von der Schaltung oder von der Programmierung kommen.
Aber ehrlich gesagt ist alles was über "Ich habe ein neues Oszi und es macht schöne Kurven" hinausgeht schon relativ technisch und nicht mehr ganz leicht Laien einfach so auf die schnelle zu beschreiben.
